                                         LFA  -  LOURINHà  FMX   ANTENNAS

50 MHz - 6 metros

 PREÇOS DE PORTES A CARGO DO COMPRADOR

PRECIOS DE ENVÍO AL COMPRADOR

PRICES OF SHIPPING TO THE BUYER

  PRIX D'EXPÉDITION À L'ACHETEUR




We send Antennas to any country in the world.

We love to make Radio Amateurs happy

We just help make dreams come true


Todos os modelos de antenas são testados antes de ser enviados

All antenna models are tested before shipping



F4DX - LFA - 50 MHz ( 4 elem )  -  BOOM length :  3,60M  *  BOOM diameter  (40mm)

Preço / Precio / Price / Prix : 300,00 Euros


F5DX - LFA -  50 MHz   ( 5 elem ) -  BOOM length :  4,40M   *   BOOM diameter  (40mm)

Preço / Precio /  Price / Prix :   320,00 Euros


F5DX - XL - LFA - 50 MHz ( 5 elem ) - BOOM length:  4,95M   *   BOOM diameter (40mm)

Preço / Precio / Price / Prix :   340,00 Euros


F6DX - LFA - 50 MHz    ( 6 elem )   -  BOOM length:  7,30M   *  BOOM diameter (40mm)

Preço / Precio / Price / Prix :   380,00 Euros


F7DX - LFA - 50 MHz   ( 7 elem ) - BOOM length:  8,95M   *   BOOM diameter (40mm)

 Preço / Precio / Price / Prix :   525,00 Euros


F7DX - XL - LFA  - 50 MHz  ( 7 elem ) - BOOM length:  9,90M   *   BOOM diameter (40mm)

Preço / Precio / Price / Prix :   550,00 Euros


F7DX - XL - LFA  - 50 MHz ( 7 elem ) - BOOM length:  9,90M  *  version BOOM diameter   (50mm)

Preço / Precio / Price / Prix :   660,00 Euros


F8DX  - LFA - 50 MHz ( 8 elem ) - BOOM length: 12,50M * version BOOM diameter (50mm)

 Preço / Precio / Price / Prix : 720,00 Euros


F9DX - LFA - 50 MHz ( 9 elem ) - BOOM length: 15,20M  *  BOOM  diameter  (50mm)

Preço / Precio / Price / Prix : 750,00 Euros



(Modelos apenas por encomenda)  *  (Modelos solo por pedido)

(Models to order only)   *    (Modèles sur commande uniquement)


F10DX- XL - LFA - 50 MHz  ( 10 elem ) - BOOM length:  17,40M    *   BOOM  diameter   (50mm)

Preço / Precio / Price / Prix :   800,00 Euros


F15DX - LFA - 50 MHz ( 15 elem ) - BOOM length: 30,35M     *   BOOM diameter  (50mm)

Preço / Precio / Price / Prix : 1.400,00 Euros



NOTA / NOTE:

Construímos mais modelos de Antenas para os 50 MHz, informação sob consulta

We built more models of Antennas for 50 MHz, information on request

Nous avons construit plus de modèles d'antennes pour 50 MHz, informations sur demande



Veja no site a descrição e  as características   de cada um dos modelos


See the description and characteristics of each model on the website


Alumínio em liga 6063 - T5, resistente até 200 km/h  (125 mph)

6063 - T5 alloy aluminum, resistant up to 200 km / h (125 mph)

Características da liga de alumínio 6063-T5 , pode consultar o link indicado:
Characteristics of aluminum alloy 6063-T5, you can consult the indicated link:


https://asm.matweb.com/search/SpecificMaterial.asp?bassnum=MA6063T5




NOTA: / NOTE:

KIT de montagem das antenas, parafusos, porcas freiadas, anilhas, abraçadeiras, em liga de INOX (316)


KIT for mounting the antennas, screws, locking nuts, washers, clamps, in stainless steel (316)




               Alguns detalhes de construção / Some construction details




Modelos /  Models:

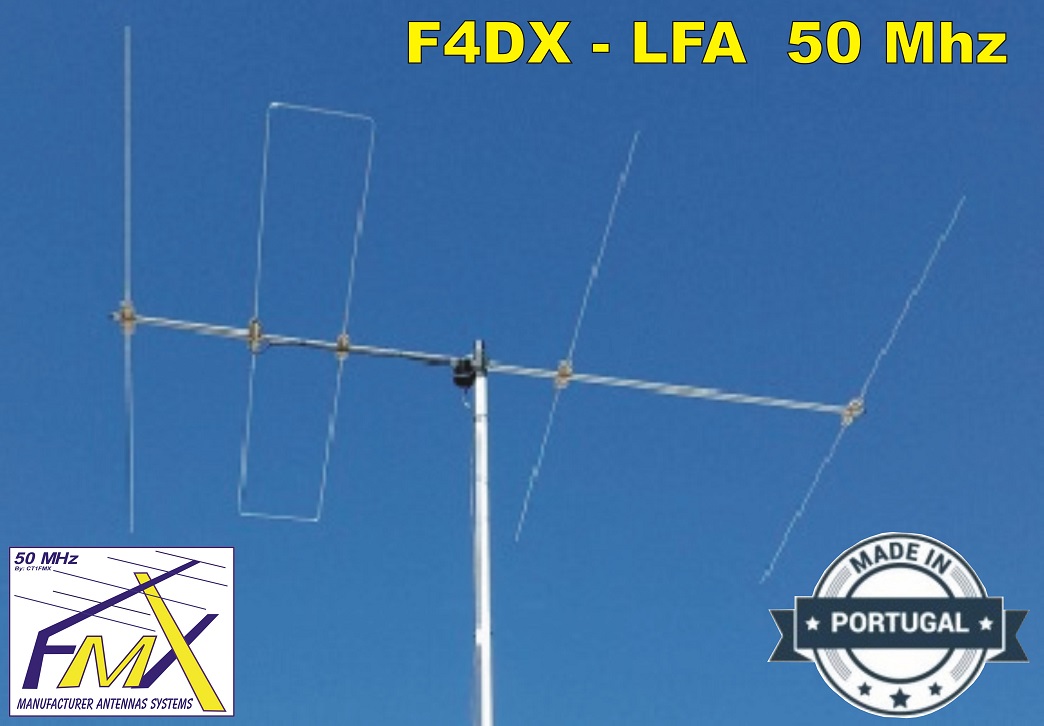

Model / Modelo: F4DX - LFA  (50 MHz) 4 elements

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

4 Elements

BOOM length/comprimento: 3.60 metros

BOOM diameter: 40mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 10.11 dBi @ 50.150 MHz

Peak Gain: 10.24 dBi

F/B: 21.86 dB @ 50.150 MHz

Peak F/B: 26.86 dB

Power Rating: 5kw

SWR: Below 1.2:1 from 50.000 MHz to 50.350 MHz

Weigth/Peso: 6,100 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / precio / Price / Prix : 300,00 Euros

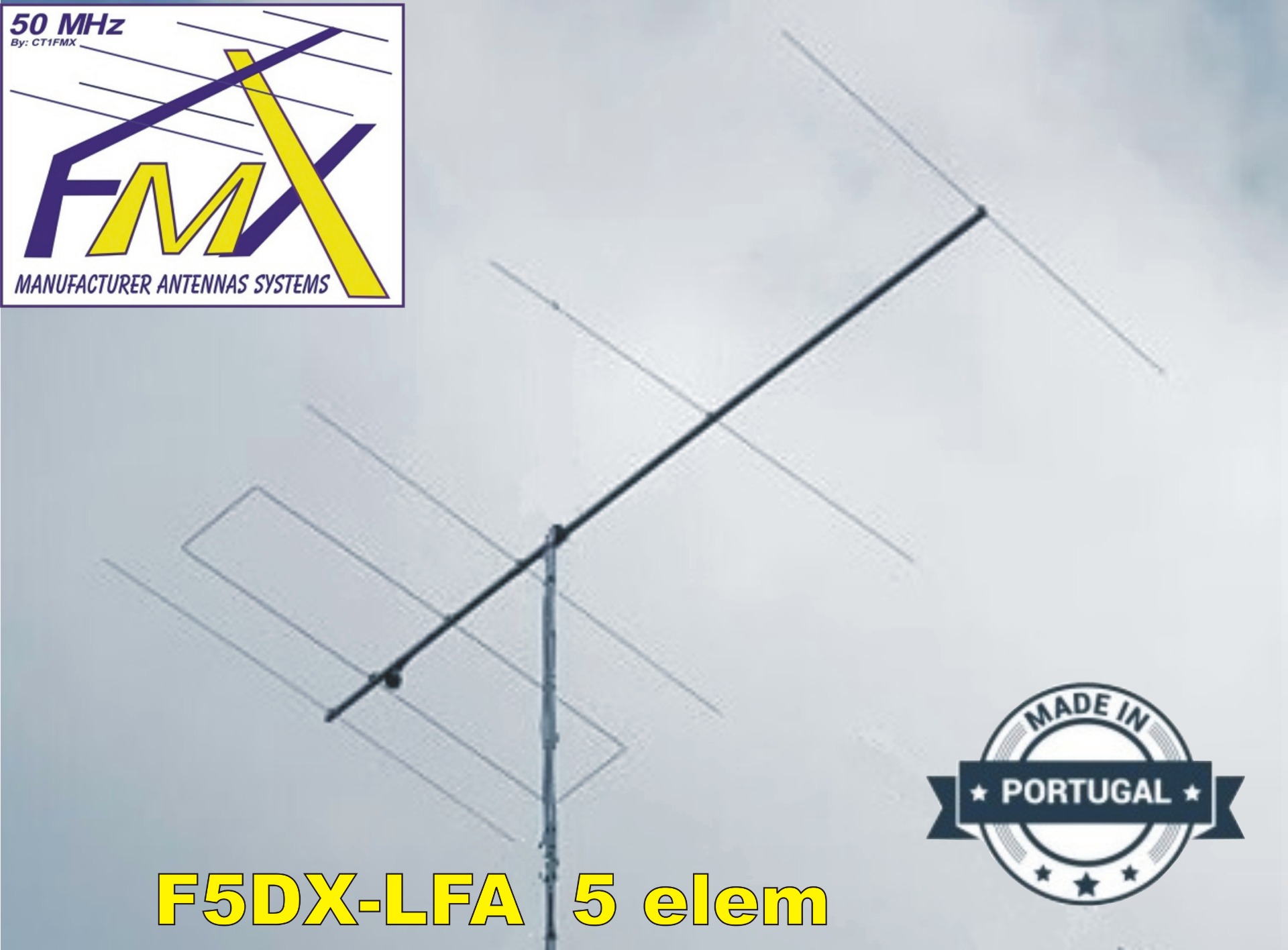

Model / Modelo: F5DX - LFA   (50 MHz) 5 elements

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

5 Elements

BOOM length/comprimento: 4.40 metros

BOOM diameter: 40mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 10.63 dBi @ 50.150 MHz

31.00 dB @50.150 MHz

Peak Gain: 10.64 dBi

F/B: 29.33 dB @ 50.150 MHz

Peak F/B: 34.00 dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.350 MHz

Weigth/Peso: 6,100 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / precio / Price / Prix : 320,00 Euros

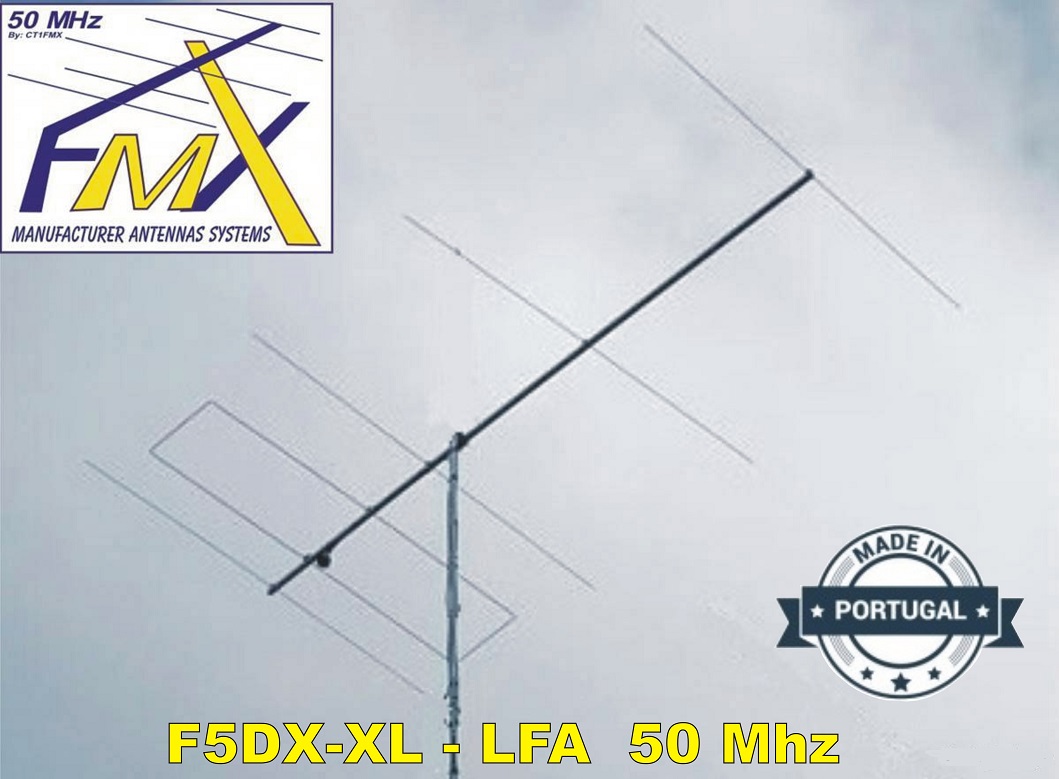

Model / Modelo: F5DX-XL -  LFA    (50 MHz) 5 elements

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

5 Elements

BOOM length/comprimento: 4.95 metros

BOOM diameter: 40mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 11.03 dBi @ 50.150 MHz

31.00 dB @50.150 MHz

Peak Gain: 11.04 dBi

Peak F/B: 19.37dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.350 MHz

Weigth/Peso: 6,300 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix :   340,00 Euros

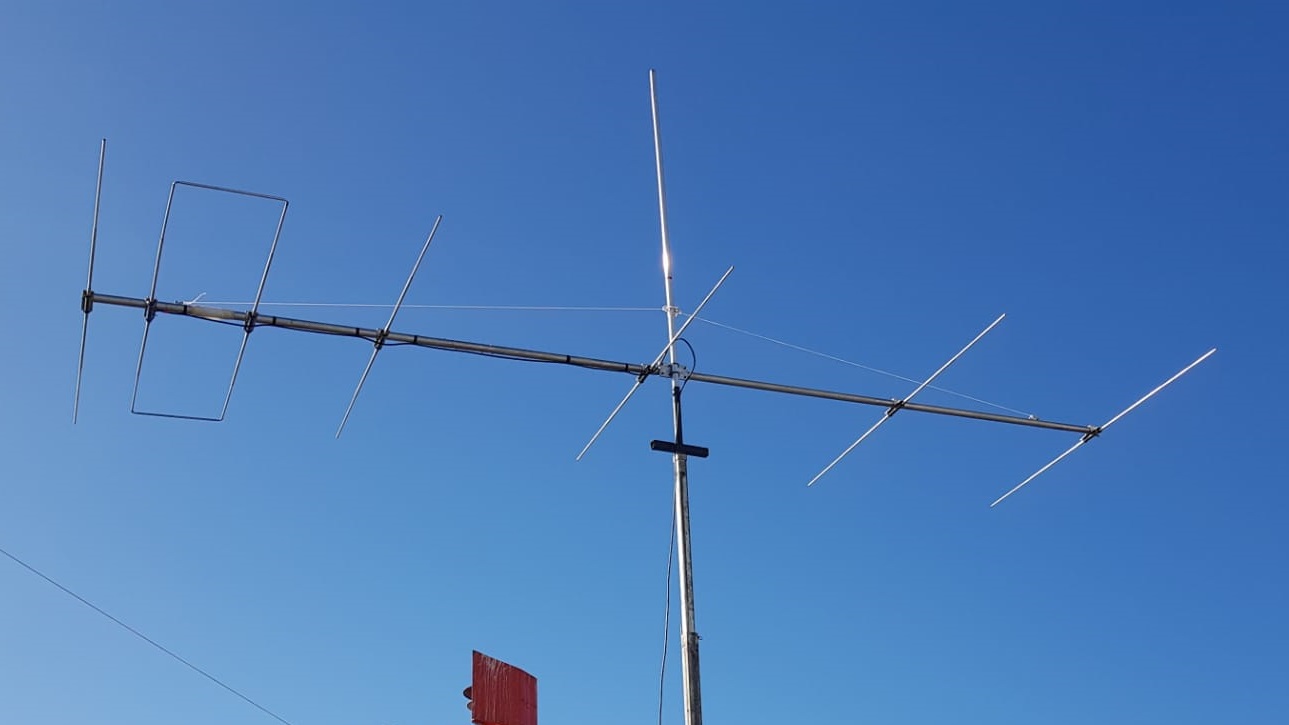

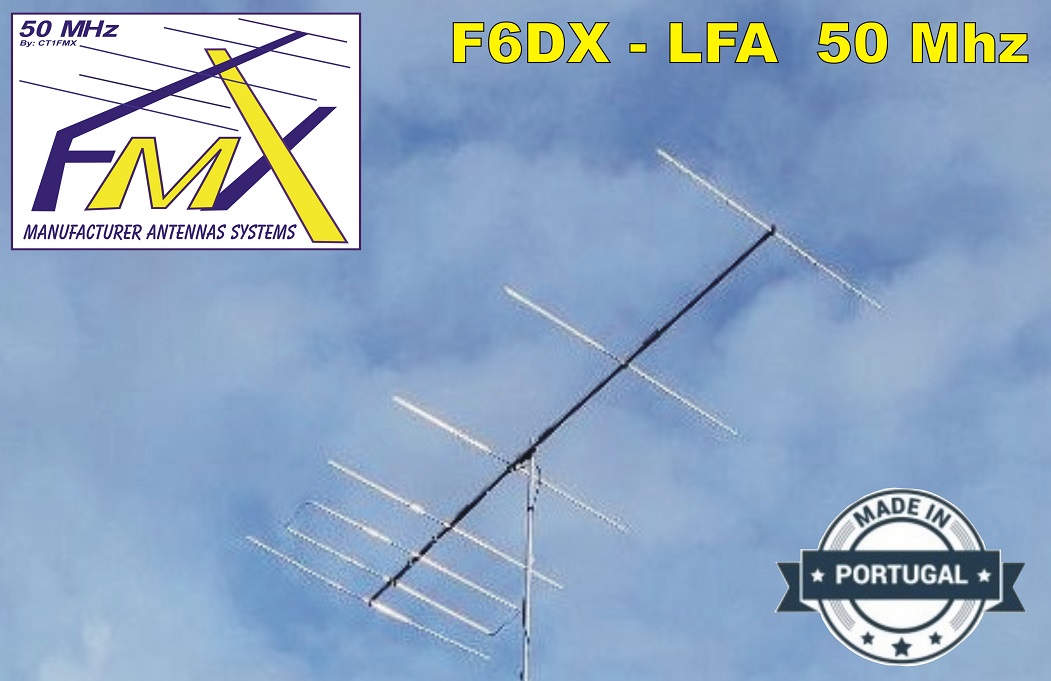

Model / Modelo: F6DX - LFA   (50 MHz) 6 elements

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

6 Elements

BOOM length/comprimento: 7.30 metros

BOOM diameter: 40mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 12.32 dBi @ 50.150 MHz

F/B 23.17 dB @50.150 MHz

Peak Gain: 12.38 dBi

Peak F/B: 25.46dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.350 MHz

Weigth/Peso: 7,500 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix : 380,00 Euros

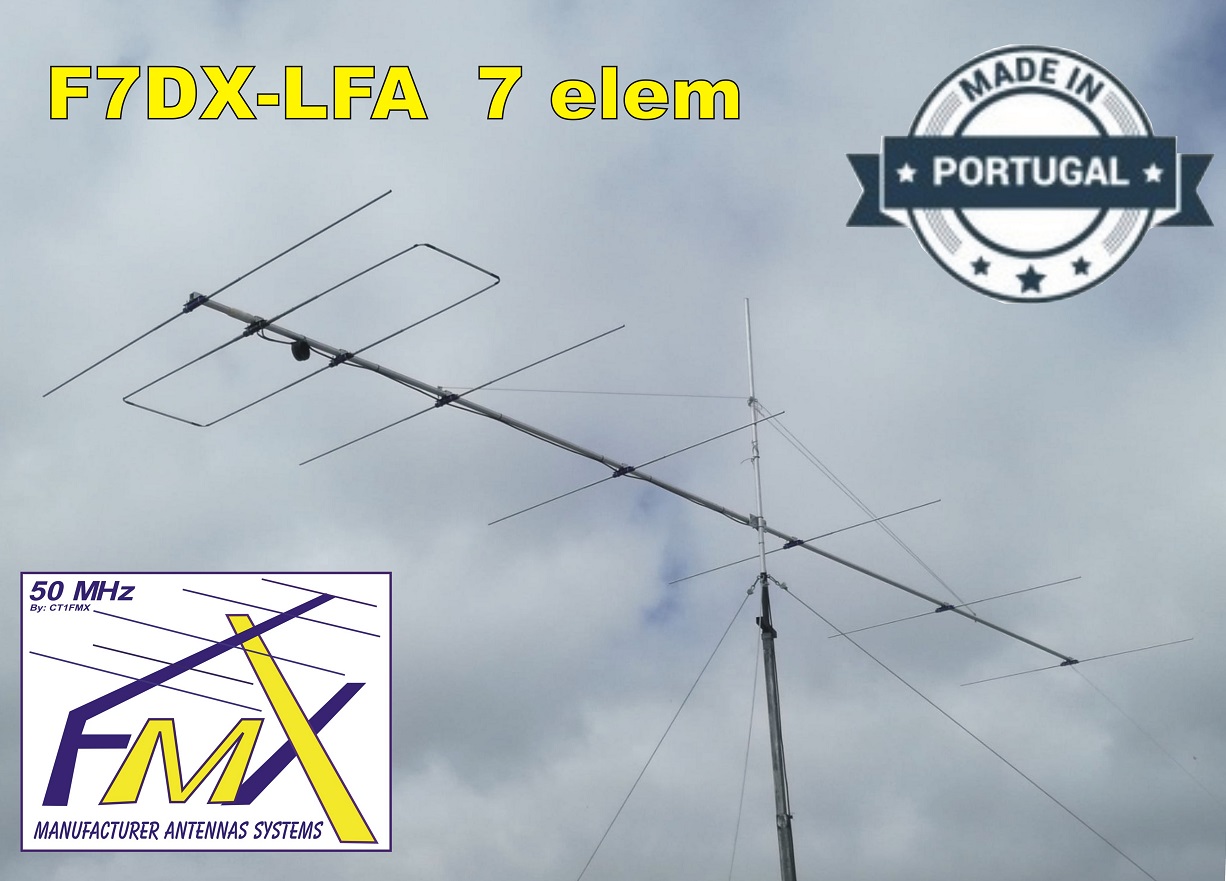

Model / Modelo: F7DX - LFA     (50 MHz)  7 elements


ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

7 Elements

BOOM length/comprimento: 8.95 metros

BOOM diameter: 40mm

Feed Impedance: 50 Ω

LFA  system

Polarization: Horizontal

Performance:

Gain: 12.81dBi @ 50.160 MHz

43.33dB @ 50.160 MHz

Peak Gain: 12.85dBi

Peak F/B: 45.95dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.500 MHz

Weigth/Peso: 9,100 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix : 525,00 Euros

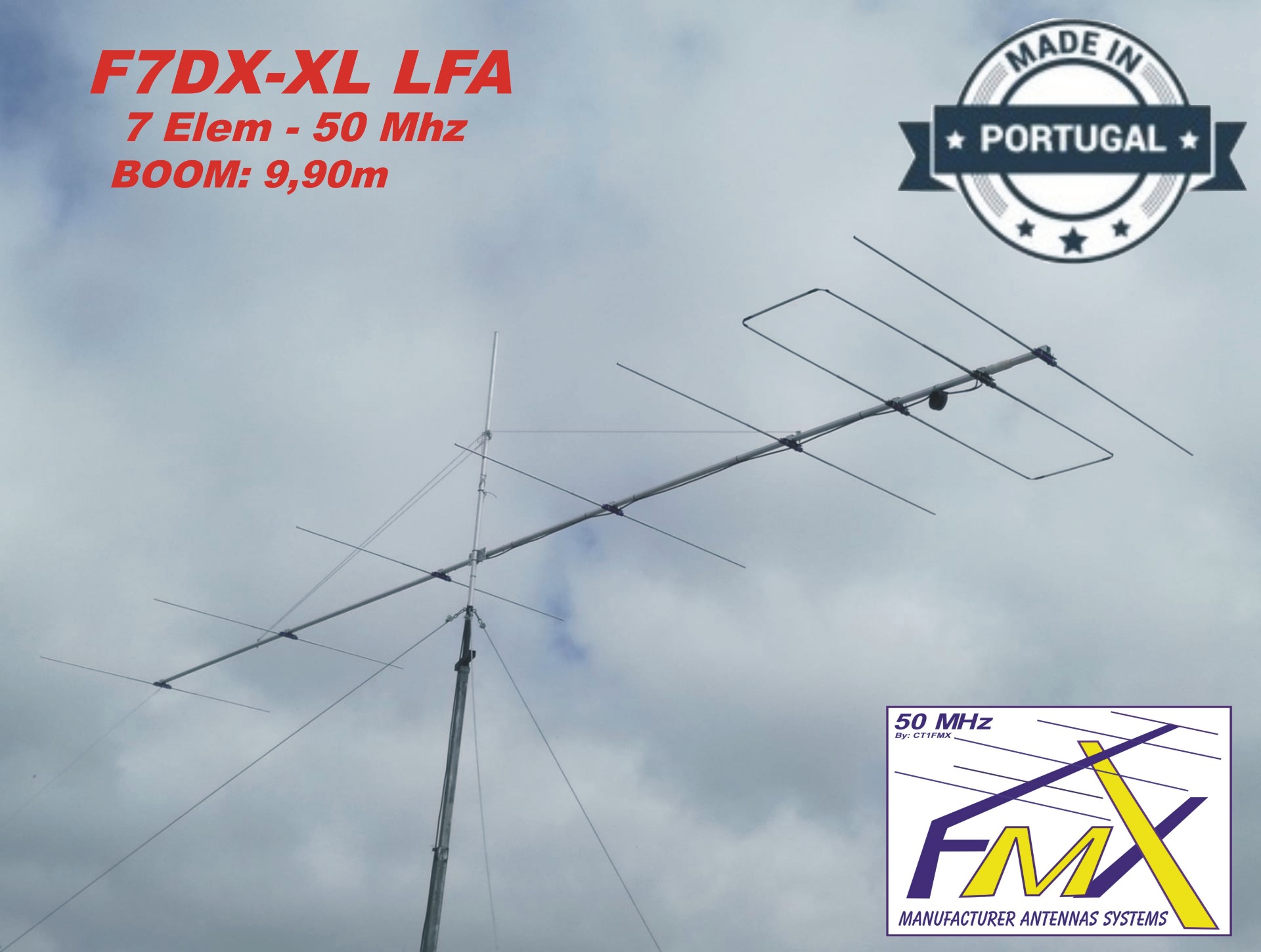

Model / Modelo: F7DX - XL - LFA   (50 MHz)  7 elements


ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

7 Elements

BOOM length/comprimento: 9.90 metros

BOOM diameter:  40mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain:  12.90dBi @ 50.160 MHz

30.74dB @ 50.160 MHz

Peak Gain: 12.96dBi

Peak F/B: 33.75dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.500 MHz

Weigth/Peso: 12,200 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix :  550,00 Euros




Model / Modelo: F7DX - XL - LFA   (50 MHz)  7 elements

Versão BOOM reforçado / Reinforced BOOM version / all BOOM 50mm

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

7 Elements

BOOM length/comprimento: 9.90 metros

BOOM diameter: 50mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 12.90dBi @ 50.160 MHz

30.74dB @ 50.160 MHz

Peak Gain: 12.96dBi

Peak F/B: 33.75dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.500 MHz

Weigth/Peso: 15,500 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix :  660,00 Euros

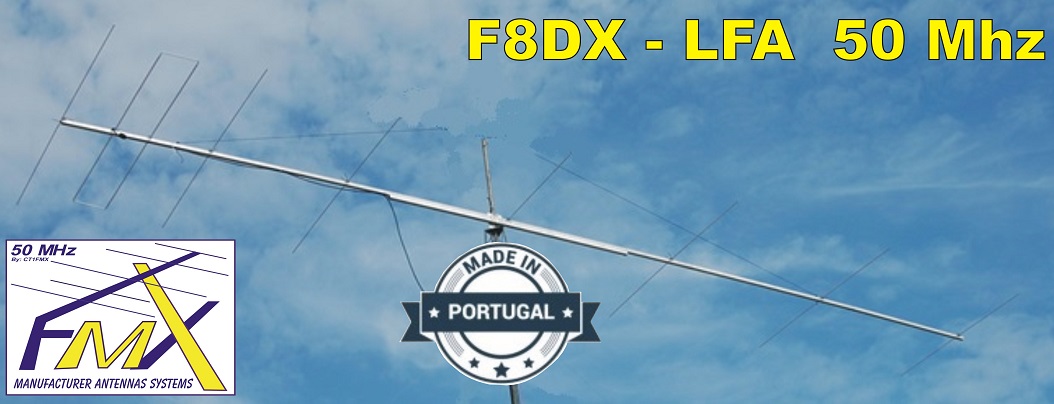

Model / Modelo: F8DX - LFA   (50 MHz)  8 elements

BOOM reforçado / Reinforced BOOM  / all BOOM 50mm

ANTENNA SPECIFICATIONS:

Frequency: 50.000 to 52.000 MHz

8 Elements

BOOM length/comprimento: 12.50 metros

BOOM diameter: 50mm

Feed Impedance: 50 Ω

LFA system

Polarization: Horizontal

Performance

Gain: 14.07dBi @ 50.160 MHz

24.87dB @ 50.160 MHz

Peak Gain: 14.14dBi

Peak F/B: 31.62dB

Power Rating: 5kw

SWR: Below 1.1:1 from 50.000 MHz to 50.500 MHz

Weigth/Peso: 17,00 Kg

NOTA: Esta antena não requer Balun. A alimentação é diretamente ao cabo coaxial, através da soldagem com terminais de anel.

NOTE: This antenna does not require Balun. The feed is directly to the coaxial cable, through welding with ring terminals.

Preço / Precio / Price / Prix : 720,00 Euros



NOTA: Portes de envio das antenas suportados pelo comprador

NOTE: Shipping costs for antennas supported by the buyer

REMARQUE: les frais d'expédition pour les antennes sont pris en charge par l'acheteur
